BUERKLE

Buerkle 塗装及びプリンティングライン

BUERKLE


家具用部材用塗装、印刷ライン











家具業界用にビュルクレ社は塗装及び印刷システムを開発、製造しております。

これらのラインは各機器のモジュラー設計によりいつでも増設可能で、

そのためその時々の業界の要求に合わせたラインの改造が簡単に行えます。



塗布を行う製品レンジはベースコート、トップコート、ステイン、オイル、ワックス等、多岐にわたっています。

これらのラインコンセプトはUV乾燥装置における乾燥工程で仕上げられます。

意匠デザインをそのまま基材に印刷するプリンティングラインもビュルクレの塗装ラインの一環で、

比較的中規模から大規模生産に適したライン構成となっております。






突き板使用家具部材用UV塗装ラインの事例

Photo_Buerkle_UV Lacquering_line_for_Veneered_Furniture.jpg



1.供給装置



2.サンディングマシン

3.ツインローラーコーター、型式 e.a.sy-Coater RCF

4.UV乾燥装置、型式TRUV

5.ツインローラーコーター、型式 e.a.sy-Coater RCF

6.UV乾燥装置、型式TRUV

7.サンディングマシン

8.ローラーコーター、型式e.a.sy-Coater RCL

9.UV乾燥装置、型式TRUV

10.ローラーコーター、型式e.a.sy-Coater RCL

11.UV乾燥装置、型式TRUV

12.摘み取り装置

カタログ(英文PDF)のダウンロード

 www.buerkle-gmbh.de/uploads/media/buerkle_brochure_finishing_lines_DT_EN_72dpi_07.pdf





塗装及び印刷ラインの事例








 1.供給装置

2.サンディングマシン

3.ツインローラーコーター、型式 e.a.sy-Coater RCF

4. UV乾燥装置、型式TRUV

5.ツインローラーコーター、型式 e.a.sy-Coater RCF

6.UV乾燥装置、型式TRUV

7.サンディングマシン

8.ローラーコーター、型式e.a.sy-Coater RCL

9.UV乾燥装置、型式TRUV

10.ローラーコーター、型式e.a.sy-Coater RCL

11.UV乾燥装置、型式TRUV

12.IR乾燥装置、型式 TRIR

13.アライメントローラートラック

14.プリンティングマシン、型式 DRUMA-M

15.プリンティングマシン、型式 DRUMA-M

16.プリンティングマシン、型式 DRUMA-M

17.ローラーコーター、型式e.a.sy-Coater RCL

18.UV乾燥装置、型式TRUV

19.ローラーコーター、型式e.a.sy-Coater RCL

20.UV乾燥装置、型式TRUV

21.摘み取り装置



UV-LED乾燥ライン

ビュルクレ社はドイツVDMAの持続性社会推進委員会「ブルーコンピ―タンス」の提携会員になっています。この委員会の目的は持続性社会を実現するための資源節約とそれを可能にする技術を確立する事です。LEDを使用した乾燥技術は従来の乾燥技術に比べて非常に高いレベルでのエネルギー節約を可能にし、環境に非常に優しい技術になっています。ガリウムや水銀を使用した重金属系のランプの廃棄はLEDランプに比較して短寿命のため廃棄サイクルも短くなりますが、LEDの使用によってそれが全く不要になります。作業者の作業環境的な観点からもオゾンの生成が無くなることから排気システムも不要になるため、それに付随する騒音の発生もなくなり飛躍的に向上されます。またLEDランプそのものの省エネ性により地球規模での資源節約に寄与します。








重要な優位性:

‐約80%に及ぶエネルギー消費量削減

‐最低15,000時間に及ぶランプ寿命

‐重金属系UVランプの廃棄の必要性無し

‐作業者へのオゾンの危険性無し

 カタログ(英文PDF)のダウンロード

www.buerkle-gmbh.de/uploads/media/buerkle_brochure_uv_led_curing_technology_DT_EN_72dpi_01.pdf

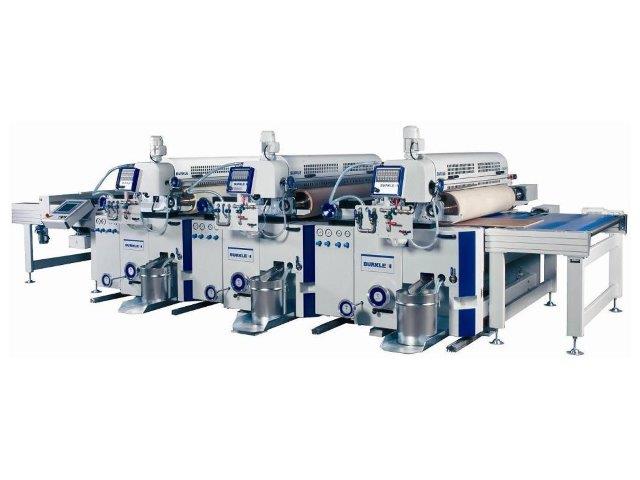

プリンティングマシン DRUMA




ラボ用 カーテンコーター LZKL

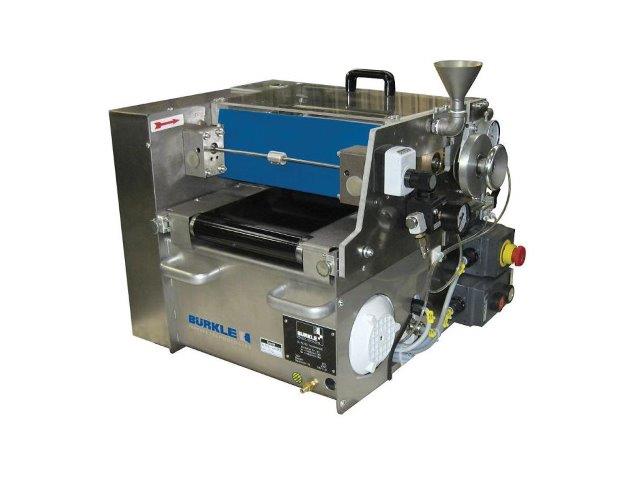

ラボ用 ロールコーター BKL




ラボ仕様、研究機関、教育機関などでの溶剤や塗料の分析用機器

機械について
・ポータブルテーブル機
・片面塗布(上面)
・ステンレス製
・エンドレスコンベアベルト
・ローラー部で取り外し可能な振動スクレーパーブレード
・ローラー部は素早い交換が可能です
・膜厚の正確な調整が可能です
・ドクターローラーは連結によって素早くロックさせることが可能です
・少量の塗料でも機械を運転することが可能です
・塗料は漏斗部より投入可能です
・防爆使用のモーターと構成部品で作られています

オプション
・材料循環システム
・空圧固定装置
・周波数コントロールドライブ

安全装置
・電気的に保護されている安全カットバーと透明ロールカバー

技術仕様
・適用幅:  210mm
・ローラー直径:  100φmm
・ドクターローラー直径:  70mm
・送り速度:  13/0-40/5-20
・投入可能高さ:  1-40mm
・重量:  約90kg
・接続負荷:  0.18kw
・作動電圧:  400v/50HZ
